產品號：LP18—100
一、 概述

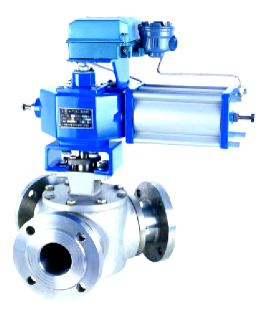

ZSHQR-T系列氣動O型三通調節球閥是由一個輸入口A與二個不同開閉狀態的輸出口B和C組成，分為氣開型和氣閉型。使一個調節閥具有二臺調節閥的功能，即在一個工藝的輸送管道上，方便實現對介質的分流，被廣泛的應用在比值、配比、分程等控制系統。因此特別適用于造紙、食品、輕工、石油、化工、冶金、制藥、電力、污水處理等行業中對有關工藝參數的控制。利普Y型三通調節球閥具有如下特點：
（一） 結構新穎、獨特、緊湊、采用一臺閥芯為Y型的三通調節閥，可以實現二臺常規調節閥功能，這樣使車間現場的工藝管道、閥門占用空間位置可以大大減少，同時也降低了投資造價。特別是這種結構的三通調節球閥，相當于把二臺調節閥的功能實現一體化，大大提高了控制系統的靈敏度與響應度。
（二） 根據用戶生產工藝的特點與要求，密封型式可以選用有剪切功能的可動硬密封與高密封性能的軟密封。
（三） 通用性強，可調范圍大，可達1：100以上
（四） 流通能力大，壓頭損失低，具有近等百分比控制特性。
二、 動作原理
ZSHQR-T系列三通調節球閥由雙作用氣動執行機構、三通球閥、閥門定位器等部件組成。它接受DCS、PLC等計算機控制系統、盤裝調節儀表、手操器等送來控制信號（如：4-20mADC），與閥門定位器內閥位反饋進行比較，輸出氣動壓力信號，驅動氣動執行機構氣缸內活塞，再通過傳動連桿箱，轉動Y型閥芯，實現B輸出口由全開到全關，C輸出口由全關到全開的連續控制。閥芯位置改變，使B輸出口、C輸出口的流通截面積發生變化，從而達到調節的目的。
三、主要技術數據
（一） 公稱壓力：1.6Mpa；2.5,Mpa；4.0 Mpa；
（二） 工作溫度： -20℃~150℃
（三） 閥門材質：閥體、閥芯：不銹鋼
閥座：1.硬密封 不銹鋼
2.軟密封 聚四氟乙烯
（四） 填料：常溫型：聚四氟乙烯
中溫型：石墨四氟
（五） 連接型式：法蘭連接
（六） 閥芯結構：Y型
（七） 流量特性：等百分比
（八） 基本誤差：±1.0%~2.0%
回差： 1.0%~2.0%
死區： 0.6%~0.8%
（九） 泄漏量：
硬密封：GB/T4213-92Ⅳ級
軟密封：GB/T4213-92V級
（十） 耗氣量：主要取決于所選用定位器的型號，通常小于15L/min，選用智能型則更少。
（十一） 流量系數KV值
|
公稱直徑 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
流量系數KV值 |
50 |
80 |
120 |
160 |
280 |
410 |
720 |
1430 |
四、訂貨須知
（一）產品訂貨若不按第五節的順序編寫型號，則需提供如下資料：
1． 調節閥型號、公稱壓力、公稱通徑、閥門材質、密封形式、工作溫度、工藝介質。
2． 控制信號輸入范圍：
（1）0-10mADC
（2）4-20 mADC
（3）20-100Kpa
3． 閥門密封型式：（1）硬密封（2）軟密封
（二）電氣閥門定位器型號選擇由供需方商定
（三）可選附件
1． 行程開關箱：
（1） 凸輪式觸點開關
（2） 感應式無觸點開關，電源電壓24VDC/220VAC
注：若不選行程開關箱編寫型號時，此字母可以略去。
2． 連接法蘭、螺栓、螺母材質：
（1） A3鋼
（2） 不銹鋼
（四）使用在防爆場所，訂貨時加以注明。
|
格序 |
1 |
2 |
3 |
|
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
說明 |
||
|
Z |
SH |
QR |
|
|
|
|
|
|
|
|
|
||||
|
1 |
Z |
|
|
|
|
|
|
|
|
|
|
|
執行器大類符號 |
||
|
2 |
|
SH |
|
|
|
|
|
|
|
|
|
|
氣動橫裝活塞動執機構行 |
||
|
3 |
|
QR |
|
|
|
|
|
|
|
|
|
三通球閥 |
|||
|
6 |
閥門公稱壓力
|
16 |
|
|
|
|
|
|
|
1.6Mpa |
|||||
|
25 |
|
|
|
|
|
|
|
2.5Mpa |
|||||||
|
40 |
|
|
|
|
|
|
|
4.0Mpa |
|||||||
|
7 |
控制方式 |
T |
|
|
|
|
|
|
調節型 |
||||||
|
9 |
閥門公稱通徑 DN（mm） |
25 至150
|
|
|
|
|
|
25、32、40、50、65、80、100、125、150 |
|||||||
|
10 |
閥座密封型式 |
Y |
|
|
|
|
可動不銹鋼硬密封 |
||||||||
|
R |
|
|
|
|
聚四氟乙烯軟密封 |
||||||||||
|
11 |
閥體材質 |
P |
|
|
|
304 ZG0Cr19Ni9 |
|||||||||
|
M |
|
|
|
316 ZG0Cr17Ni12Mo2 |
|||||||||||
|
L |
|
|
|
316L ZG00Cr17Ni14Mo2 |
|||||||||||
|
12 |
控制電壓 |
D1 |
|
|
0-10mADC |
||||||||||
|
D2 |
|
|
4-20mADC |
||||||||||||
|
Q |
|
|
20-100KPa |
||||||||||||
|
13 |
帶行程開關箱觸點型式 |
A |
|
凸輪式觸點開關 |
|||||||||||
|
B |
|
感應式無觸點開關24VDC二線制 |
|||||||||||||
|
C |
|
感應式無觸點開關220VAC二線制 |
|||||||||||||
|
14 |
制造廠家名稱 |
LP |
浙江同普自控設備有限公司 （溫州市利普自控設備有限公司） |
||||||||||||
五、系列產品型號編制說明
根據國家專業標準ABN10006-88工業自動化儀表產品型號編號原則，我公司生產三通調節球閥型號中各字母與數字代表意義如下：
|
公稱直徑Nominal size DN |
外形主要尺寸 Dimensions |
|
適配法蘭GB/T9119-2000尺寸 Flange:GB/T9119-2000 |
|||||||||||
|
α |
B |
S |
H |
X |
L |
|
D |
C |
K |
n-L |
B |
法蘭理論重量 |
||
|
系列Ⅰ |
系列Ⅱ |
|||||||||||||
|
25 |
96° |
215 |
105 |
490 |
80 |
440 |
|
115 |
16 |
85 |
4-14 |
34.5 |
33 |
0.96 |
|
32 |
96° |
250 |
120 |
500 |
80 |
440 |
|
140 |
18 |
100 |
4-18 |
43.5 |
39 |
1.59 |
|
40 |
96° |
296 |
142 |
530 |
80 |
440 |
|
150 |
18 |
110 |
4-18 |
49.5 |
46 |
1.82 |
|
50 |
96° |
312 |
150 |
550 |
100 |
470 |
|
165 |
20 |
125 |
4-18 |
61.5 |
59 |
2.43 |
|
65 |
96° |
355 |
172 |
575 |
100 |
470 |
|
185 |
20 |
145 |
4-18 |
77.5 |
78 |
2.97 |
|
80 |
96° |
378 |
180 |
620 |
100 |
470 |
|
200 |
20 |
160 |
8-18 |
90.5 |
91 |
3.23 |
|
100 |
96° |
445 |
220 |
670 |
125 |
520 |
|
220 |
22 |
180 |
8-18 |
116 |
110 |
4.52 |
|
150 |
96° |
637 |
317 |
745 |
125 |
520 |
|
285 |
24 |
240 |
8-22 |
170.5 |
161 |
6.53 |
|
200 |
96° |
660 |
320 |
820 |
125 |
650 |
340 |
26 |
295 |
12-22 |
221.5 |
222 |
9.01 |
|
六、系列產品外型尺寸
