氣動法蘭V型球閥設計標準 1、法蘭標準：GB/T 9113.1-2010、JB/T 79.1-1994、HG/T20592-2009 ASME B 16.5 EN1092-1:2001
2、壓力一溫度額定值：GB/T 12224-2007 ASME 16.34-2003 IS0 7005-1
3、結構長度標準： 對夾式：企業標準 法蘭式：ISA S75.04-1995，IEC/DIN 534-3-2 4、適應溫度范圍： -29℃一150℃常溫型 一29℃-250℃中溫型 一29℃-350℃高溫型
5、密封與強度試驗標準
強度及密封試驗標準：GB/T 4213-2007
硬密封等級：用戶無特殊要求時按下表標準，用戶要求時可以按GB/T 4213-2007 V級標準執行。 強度試驗壓力是按公稱壓力的1.5倍，填料及法蘭處密封試驗是按公稱壓力的1.1倍壓力進行，閥座密封是按最大使用壓差 來進行試驗，當最大使用壓差不明確時按1.OMPa（水壓）試驗，當最大壓差小于0.6MPa時按0.6MPa壓力進行試驗，介質是 帶有緩蝕阻垢劑的水進行試驗。

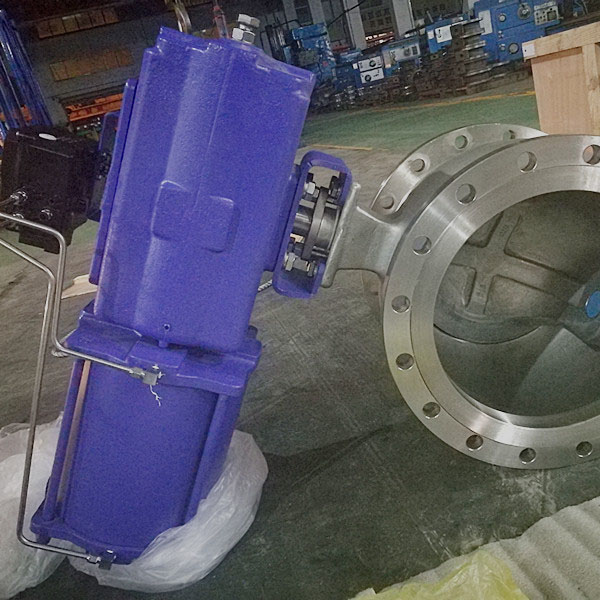

ZSHV氣動V型切斷球閥
產品簡介：
一、 V型球閥的概念：
V型球閥屬于固定球閥，也是單閥座密封球閥，調節性能是球閥中最佳的，流量特性是等百分比的，可調比達100:1。它的V型切口與金屬閥座之間具有剪切作用，特別適合含纖維、微小固體顆粒、料漿等介質。
二、氣動 V型切斷球閥：
ZSHV氣動V型切斷球閥 是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的最 佳控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥。
三、氣動 V型切斷球閥的主要特點：
（ 1 ）不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力 “突變"的影響；
（ 2 ）具有一個Ｖ型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的精確性；
（ 3 ）防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯ＰＴＦＥ杯形或是Ｏ型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；
（ 4 ）當閥門關閉時，Ｖ型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，特別適用于管線結垢凍結或含有纖維和顆粒固體場合。
適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質場合。采用直連方式與執行機構連接，具有結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構根據用戶要求配置 UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣動活塞式執行機構。
四、氣動 V型切斷球閥的技術參數：
|
型式 |
直通式鑄造球閥 |
|||||||||||||
|
公稱通徑DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
閥座直徑 |
20 |
26 |
33 |
40 |
53 |
66 |
86 |
104 |
128 |
170 |
212 |
255 |
300 |
340 |
|
額定流量系數Kv |
25 |
36 |
63 |
100 |
184 |
280 |
400 |
600 |
950 |
1540 |
2500 |
3900 |
6150 |
9800 |
|
公稱壓力PN |
PN1.6、2.5、6.4MPa |
|||||||||||||
|
泄漏量 |
軟密封：≤1.8×10 -7 ×△P×DN.I/h(試驗介質為液體：式中△P為壓差) 硬密封：≤10 -4 ×閥額定容量.I/h(閥額定容量的計算見附表) |
|||||||||||||
|
氣源壓力 |
0.4～0.6MPa |
|||||||||||||
|
連接形式 |
對夾式、法蘭式、管道法蘭按JB79-59標準 |
|||||||||||||
|
適用溫度 |
軟密封-40℃～+180℃；硬密封-40℃～+450℃ |
|||||||||||||
|
球芯轉角 |
90度 |
|||||||||||||
|
流量特性 |
近似等百分比(典型曲線圖見附錄) |
|||||||||||||
|
閥體材料 |
鑄鋼、鑄不銹鋼 |
|||||||||||||
|
球芯型式 |
部分球帶有V形缺口 |
|||||||||||||
|
閥座材料 |
聚四氟乙烯、不銹鋼司鈦萊硬合金 |
|||||||||||||
|
基本誤差 |
≤全行程的±2％(帶定位器) |
|||||||||||||
|
回差 |
≤全行程的2.0％(帶定位器) |
|||||||||||||
|
死區 |
≤全行程的0.8％(帶定位器) |
|||||||||||||
五、氣動 V型切斷球閥的外形尺寸：
|
公稱通徑 DN |
L |
H 1 |
H 2 |
L 1 |
L 2 |
D 1 |
n-d |
|||
|
單作用 |
雙作用 |
單作用 |
雙作用 |
單作用 |
雙作用 |
|||||
|
25 |
102 |
388 |
359 |
60 |
125 |
56 |
125 |
56 |
85 |
4-14 |
|
32 |
102 |
396 |
396 |
65 |
125 |
96 |
125 |
96 |
100 |
4-18 |
|
40 |
114 |
406 |
406 |
75 |
125 |
96 |
125 |
96 |
110 |
4-18 |
|
50 |
124 |
484.5 |
484.5 |
95 |
159.5 |
123.5 |
159.5 |
123.5 |
125 |
4-18 |
|
65 |
143 |
526 |
499.5 |
105 |
200.5 |
123.5 |
200.5 |
123.5 |
145 |
4-18 |
|
80 |
165 |
743 |
536 |
120 |
324 |
150 |
644 |
150 |
160 |
8-18 |
|
100 |
194 |
756 |
549 |
140 |
324 |
150 |
644 |
150 |
180 |
8-18 |
|
125 |
213 |
809 |
773 |
165 |
398 |
324 |
627 |
324 |
210 |
8-18 |
|
150 |
229 |
993 |
793 |
185 |
556 |
324 |
776 |
324 |
240 |
8-23 |
|
200 |
243 |
1033 |
869 |
205 |
556 |
398 |
776 |
398 |
295 |
12-23 |
|
250 |
297 |
1080 |
1073 |
240 |
642 |
540 |
1016 |
540 |
355 |
12-25 |
|
300 |
338 |
1117 |
1113 |
290 |
759 |
540 |
1294 |
540 |
410 |
12-25 |
|
350 |
380 |
1326 |
1155 |
330 |
856 |
632 |
1399 |
632 |
470 |
16-25 |
|
400 |
420 |
1361 |
1190 |
360 |
856 |
632 |
1399 |
632 |
525 |
16-30 |
