一、產品概述：

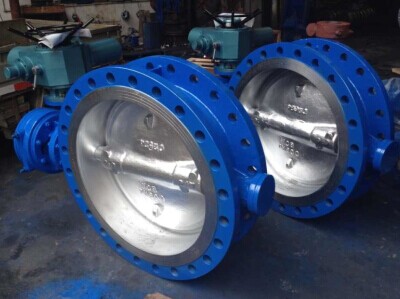

三偏心密封蝶閥系列D943H電動硬密封法蘭蝶閥是我公司主要產品，大量使用在冶金、輕工、電力、煤氣、水道等領域。電動硬密封法蘭蝶閥具有雙向無氣泡緊密關閉性能。這種幾何形狀保證閥瓣密封只是在關閉位置時才與閥體閥座接觸，因此不會產生磨擦或磨損，并且產生一種扭矩使得彈性密封具有足夠的“焊接”性能，確保密封接觸的均勻一致性。
二、三便心金屬密封蝶閥的密封原理：
三重偏心幾何形狀：
偏心1 閥軸位于閥座后面，使得密封能夠完全緊密環繞接觸整個閥座。
偏心2 閥軸中心線偏離管道和閥門中心線，著就免受閥開啟和關閉的干擾。
偏心3 閥座錐體軸偏離閥軸中心線，這樣可以在關閉和開啟過程中消除磨擦作用，并且實現環繞整個閥座的均勻一致的壓縮密封效果。
電動硬密封法蘭蝶閥使用壽命更長的無磨擦密封
（1） 作為標準配置，閥座采Cr13合金或鎢絡鈷合金硬面。
（2） 密封墊采用螺旋盤繞不銹鋼/石墨，用于實現零泄漏。
關閉期間的扭距產生閥座力，并均勻一致的作用在整個圓周圍。彈性密封彎曲并充滿活力，保持了閥座的形狀。壓縮力沿著周長均勻作用，使得閥門能夠?qū)崿F(xiàn)雙向緊密關閉密封的彈性使得閥門閥體和閥瓣能夠接觸或闊張，避免了由于溫度波動而產生堵塞的危險。這種裝置是能夠自行調整對準。
三、標準與規范
|
設計與制造
|
結構長度
|
壓力-溫度等級
|
配管法蘭
|
試驗與檢驗
|
|
JB/T8527
GB12238
|
0 GB12221
|
JB/T74、GB9131
|
JB/T74-90
GB9112-9131 HG20592-20596
|
GB/T13927
|
四、電動硬密封法蘭蝶閥材料及主要參數
|
要零件
材料
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
CF8
|
CF3
|
ZG1Cr18Ni
12Mo2Ti
|
CF8M
|
CF3M
|
|
壓圈
|
WCB
|
ZG1Cr18Ni9Ti
|
CF8(304)
|
CF3(304L)
|
ZG1Cr18Ni
12Mo2Ti
|
CF8M(316)
|
CF3M(316L)
|
|
蝶板
|
碳鋼面堆焊
Cr13
|
ZG1Cr18Ni9Ti
|
CF8(304)
|
CF3(304L)
|
ZG1Cr18Ni
12Mo2Ti
|
CF8M(316)
|
CF3M(316L)
|
|
閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr19Ni9
|
00Cr19Ni11
|
1Cr18Ni
12Mo2Ti
|
0Cr17Ni12Mo2
|
00Cr17Ni14Mo2
|
|
閥座
|
1Cr18Ni9Ti
|
0Cr19Ni9
|
00Cr19Ni11
|
00Cr19Ni11
|
0Cr17
Ni12Mo2
|
00Cr17
Ni14Mo2
|
00Cr17Ni14Mo2
|
|
適用工況
|
適用介質
|
水、蒸汽、
油品等
|
硝酸等腐蝕性介質
|
強氧化性介質
|
醋酸等腐蝕性介質
|
尿素等腐蝕
性介質
|
|
蝸輪傳動蝶閥
|
在閥門類型代號D后加入“3”表示，示例：D343H-16C
|
|
氣動蝶閥
|
在閥門類型代號D后加入“6”，示例：D643H-25 氣壓0.4~0.6MPa
|
|
電動蝶閥
|
在閥門類型代號D后加“9”表示，示例：D943H-16C
|
五、電動硬密封法蘭蝶閥連接尺寸：
|
公稱通經(DN)
|
主要尺寸
|
法蘭尺寸和螺栓規格
|
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
|
L
|
H1
|
H
|
D
|
D1
|
n-Фd
|
D
|
D1
|
n-Фd
|
D
|
D1
|
n-Фd
|
|
50
|
108
|
530
|
112
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
|
65
|
112
|
530
|
115
|
185
|
145
|
4-18
|
185
|
145
|
4-18
|
185
|
145
|
8-18
|
|
80
|
114
|
565
|
120
|
200
|
160
|
4-18
|
200
|
160
|
8-18
|
200
|
160
|
8-18
|
|
100
|
127
|
600
|
138
|
220
|
180
|
8-18
|
220
|
180
|
8-18
|
235
|
190
|
8-22
|
|
125
|
140
|
640
|
164
|
250
|
210
|
8-18
|
250
|
210
|
8-18
|
270
|
220
|
8-26
|
|
150
|
140
|
705
|
175
|
285
|
240
|
8-22
|
285
|
240
|
8-22
|
300
|
250
|
8-26
|
|
200
|
152
|
775
|
200
|
340
|
295
|
8-22
|
340
|
295
|
12-22
|
360
|
310
|
12-26
|
|
250
|
165
|
945
|
243
|
395
|
350
|
12-22
|
405
|
355
|
12-26
|
425
|
370
|
12-30
|
|
300
|
178
|
1070
|
250
|
445
|
400
|
12-22
|
460
|
410
|
12-26
|
485
|
430
|
16-30
|
|
350
|
190
|
1140
|
280
|
505
|
460
|
16-22
|
520
|
470
|
12-26
|
555
|
490
|
16-33
|
|
400
|
216
|
1210
|
305
|
565
|
515
|
16-26
|
580
|
525
|
16-26
|
620
|
550
|
16-36
|
|
450
|
222
|
1335
|
350
|
615
|
565
|
20-26
|
640
|
585
|
16-30
|
670
|
600
|
20-36
|
|
500
|
229
|
1415
|
380
|
670
|
620
|
20-26
|
715
|
650
|
20-30
|
730
|
660
|
20-36
|
|
600
|
267
|
1605
|
445
|
780
|
725
|
20-30
|
840
|
770
|
20-33
|
845
|
770
|
20-39
|
|
700
|
292
|
1844
|
480
|
895
|
840
|
24-30
|
910
|
840
|
24-36
|
960
|
875
|
24-42
|
|
800
|
318
|
2040
|
530
|
1015
|
950
|
24-33
|
1025
|
950
|
24-39
|
1085
|
990
|
24-48
|
|
900
|
330
|
2255
|
580
|
1115
|
1050
|
28-33
|
1125
|
1050
|
28-39
|
1185
|
1090
|
28-48
|
|
1000
|
410
|
2380
|
650
|
1230
|
1160
|
28-36
|
1255
|
1170
|
28-42
|
1320
|
1210
|
28-56
|
|
1200
|
470
|
2640
|
760
|
1455
|
1380
|
32-39
|
1485
|
1390
|
32-48
|
1530
|
1420
|
32-56
|
|
1400
|
530
|
2886
|
850
|
1675
|
1590
|
36-42
|
1685
|
1590
|
36-48
|
1755
|
1640
|
36-62
|
|
1600
|
600
|
3156
|
1030
|
1915
|
1820
|
40-48
|
1930
|
1820
|
40-56
|
1975
|
1860
|
40-62
|
|
1800
|
670
|
3421
|
1230
|
2115
|
2020
|
44-48
|
2130
|
2020
|
44-56
|
2195
|
2070
|
44-70
|
|
2000
|
760
|
3685
|
1350
|
2325
|
2230
|
48-48
|
2345
|
2230
|
48-62
|
2425
|
2300
|
48-70
|
浙江嘉宇流體控制設備有限公司
生產大口徑硬密封蝶閥，電動硬密封對夾蝶閥，電動硬密封法蘭蝶閥等硬密封蝶閥產品質優價廉,歡迎選購!
|
