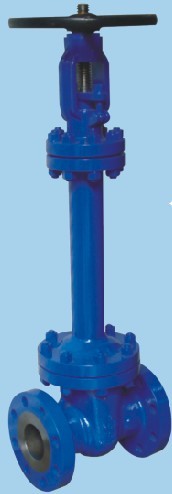

美標波紋管閘閥簡述：
美標波紋管閘閥適用于公稱壓力150Lb~300Lb,工作溫度-20℃-350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
美標波紋管閘閥其主要結構特點：
1、產品結構合理、密封可靠、性能優良、造型美觀；
2、密封面堆焊Co硬質合金、耐磨、耐腐、抗磨擦性能好、使用壽命長；
3、閥桿調質及表面氮化處理，有良好的抗腐和抗磨擦性能；
4、雙重密封，性能更可靠；
5、閥桿升降位置指示更直觀；
6、零件材料，法蘭和對焊尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
美標波紋管閘閥技術規范：
|
結構形式 construction |
BB-BG-OS&Y |
|
驅動方式 operation |
手動hand-operated |
|
氣動 pneumatic |
|
|
設計標準 design standard |
BSS160 |
|
結構長度 face to face dimension |
ANSI B16.10 |
|
連接法蘭 flanged ends |
ANSI B16.5 |
|
試驗和檢驗 test&inspection |
API 1598 |
美標波紋管閘閥產品性能規范：
|
公稱壓力（LB） |
殼體試驗壓力（MPa） |
密封試驗壓力（MPa） |
適用溫度（℃） |
適用介質 |
|
150 |
3.0 |
2.2 |
-20℃-350℃ |
水、蒸汽、油品等 |
|
300 |
7.5 |
5.5 |
美標波紋管閘閥主要零部件材質：
|
序號NO. |
名稱part name |
材質material |
|
1 |
閥體body |
WCB、CF8、CF3 |
|
2 |
閘板Gate disc |
WCB+507/304 |
|
3 |
閥桿stem |
2Cr13、SS304、SS316 |
|
4 |
封圈Sealing ring |
25#+304/STL |
|
5 |
強力墊Strong force gaskets |
304+纏繞石墨 304+Spiral graphite |
|
6 |
螺帽 Nut |
ASTMA193 2H、A193-8、A193-8M |
|
7 |
螺栓Bolt |
ASTMA193 B7、A193-B8、A193-B8M |
|
8 |
波紋管組件bellows combination |
SS304、SS316L |
|
9 |
中支架 Middle yoke |
WCB、CF8、CF3 |
|
10 |
金屬墊Metal spiral wound gasket |
石墨+不銹鋼 |
|
11 |
填料packing |
柔性石墨Flexible graphite、PTFE |
|
12 |
全螺紋壓套All-screwed gland |
25#、SS304、SS316 |
|
13 |
定位片locator |
25#、SS304、SS316 |
|
14 |
閥桿螺母stem nut |
ZCuZn25A1Fe3Mn2 |
|
15 |
手輪hand wheel |
碳鋼carbon steel |
|
16 |
并帽cap |
25# |
|
17 |
上支架Top yoke |
WCB、CF8、CF3 |
|
18 |
螺帽 nut |
ASTMA193 2H、A193-8、A193-8M |
|
19 |
雙頭螺栓bolt |
ASTMA193 B7、A193-B8、A193-B8M |
|
壓力等級 |
150LB |
|||||||||||||||
|
口徑Size |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
in |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
21/2" |
3" |
4" |
5" |
6" |
8" |
10" |
12" |
14" |
|
|
L |
108 |
117 |
127 |
140 |
165 |
173 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
256 |
381 |
|
|
H |
200 |
210 |
250 |
260 |
290 |
370 |
398 |
440 |
490 |
530 |
580 |
670 |
760 |
850 |
950 |
|
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
|
|
重量Weight |
8 |
9 |
10 |
15 |
22 |
30 |
42 |
55 |
70 |
100 |
140 |
180 |
250 |
350 |
450 |
|
訂貨須知
一、① 美標波紋管閘閥產品名稱與型號② 美標波紋管閘閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定 美標波紋管閘閥型號，請按 美標波紋管閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
