統安全的作用。

本公司生產的防爆型電液聯動執行機構自動化程度高、功能齊全、性能穩定可靠，是我公司設 計人員引入了閥門、液壓、電氣,智控等多項研究成果，獨立開發出來的新一代智能化高效節能產品。 公司技術力量雄厚，并可根據用戶的特殊要求單獨進行設計，多方位滿足廣大用戶對該類產品的需

要。該產品主要有如下特點：

1、 可取代=常規的電動執行機構，并把機、電、液系統集成為一個整體，減少占地面積及基建

投資。

2、  電液控制功能齊全，無需另外配置即可以作為一個獨立的系統單機就地調試、控制；也可 以作為集散性控制系統（DCS）的一個設備單元，通過 I/O 通道由中央計算機進行集中管理，與水泵、 及其他管道設備實現聯動操作；并配有手動功能，無動力電源時也可以實現手動開、關閥，滿足特

殊工況下的閥門調試、控制要求。

3、 可控性好，調節范圍大、輸出力矩大，運行穩定，適應性強。  防爆型電液聯動球閥電液控制系統按客戶要求設 計，可以滿足不同的管道控制功能，并可進行啟閉程序預設置，保證在滿足開、關閥條件時，閥門 能夠自動按預先設定的時間、角度開啟和分快關、慢關兩階段(定貨說明并約定)關閉；并能實現無 電手動開關閥，有效消除管道內介質破壞性動態壓力錘，防止管路事故的發生，降低管網系統的壓

力波動，保障設備的安全可靠運行。

4、 主閥密封面為金屬硬密封或氟膠尼龍密封結構，啟閉輕松、密封可靠； 閥門具有良好的自

關閉、 自密封性能。閥門進行全通徑設計制造，流阻系數僅為 零，是其它類型的閥門望塵莫及的。

2.   型號說明

密封型式：  H  硬密封  F  氟密封

轉動方式：  7  固定式  1  浮動式

球閥型式：  法蘭連接

功能特征：  電液聯動

閥門類型：  球閥

3.   標準與規范

注：可采用其他有關標準和國外標準，法蘭尺寸可按用戶要求制造，但應在訂貨合同中寫明。

4.    防爆型電液聯動球閥電液執行機構基本參數

注：1 、1Mpa=10.2 ㎏ f/c ㎡   2 、 電壓等級雙方約定。

5.   閥門啟閉參數

注：開關時間均可按客戶要求設計。

6.主要零件選用材料

7 產品結構說明

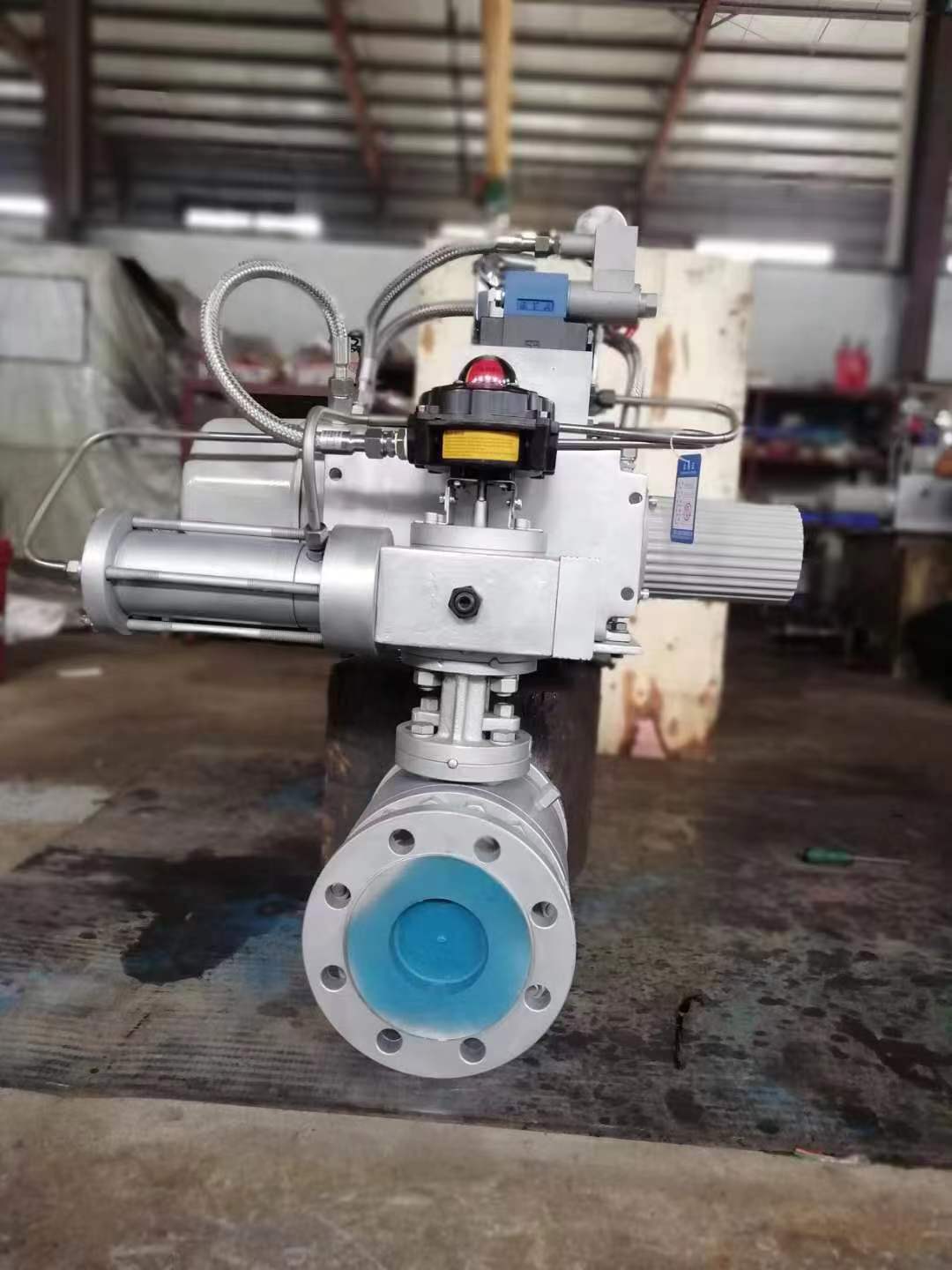

² 電液聯動球閥主要由閥門本體，傳動機構、執行油缸、電液器、防爆控制器等四部分組成。

² 傳動機構主要由齒輪箱、齒輪、齒條等連接、傳動件組成，是液壓動力開、關閥門的主要

執行機構。

² 立式與臥式均可自由安裝，一般在定貨時約定，無論立式安裝油箱呼吸閥必須朝上。

² 液壓站動力部分包括油泵電機組、手動泵、電磁閥、溢流閥(安全閥) 、液壓集成塊、液位顯

示器、壓力表、單向閥、油箱等其它零部件。

² 閥門失電保持原位，可選失電開閥或者失電關閥型（定貨約定）。

² 手動泵用作系統調試和無電情況下的閥門啟閉。

² 液壓系統電磁換向閥特征為：開閥時不帶電，關閥時得電（油泵出須運行）

² 液壓系統與閥門本體采用一體化安裝，也可以分開安裝。無論哪種方式在訂貨時均需雙方

約定。

8 、工作原理及操作說明

8.1  就地控制

將就地控制器上黑色轉換開關旋至“就地 ”位。就地控制也可使用遙控器控制。

2.1.1    開閥

轉動控制器上的黑色三位旋轉開關至“就地 ”位置，再旋轉紅色開關至“開 ”位， 電機運行帶 動油泵產生高壓油源，高壓油源進入油缸無桿腔， 電磁閥 YV 同時得電，從而驅動齒輪傳動機構逆

時針旋轉，執行機構將按設定好的速度開啟，直到全開位置自動停止開閥動作。注：當旋轉開關在開啟位超過 3 秒后，則“開閥 ”旋扭自動鎖定，此時即使松開“開閥 ”旋扭，

閥門也繼續開啟至全開位， 電機自動停止。如需中停則轉動紅色三位旋轉開關至“停止 ”位置。

2.1.2    關閥

轉動控制器上的黑色三位旋轉開關至“就地 ”位置，再旋轉紅色開關至“關 ”位，電機運行帶 動油泵產生高壓油源，高壓油源進入油缸有桿腔，從而驅動齒輪傳動機構順時針旋轉，執行機構將

按設定好的速度關閉閥門，直到全關位置自動停止關閥動作。注：當旋轉開關在關閉位超過 3 秒后，則“關閥 ”旋扭自動鎖定，此時即使松開“關閥 ”旋扭，

閥門也繼續關閉至全關位， 電機自動停止。如需中停則轉動紅色三位旋轉開關至“停止 ”位置。

2.1.3    停止

閥門在開閥、關閥的過程中，轉動黑色旋扭止“停止 ”位置，油泵與電磁閥均失電，閥門停止

在任意中間位置。

8.2  遠程控制

將黑色轉換開關旋至“遠程 ”位，遠程指示燈亮。在中控室發出開關命令，此命令接入就地控

制器內，則閥門由遠程操控。

8.2.1    遠程監控

控制系統除可接收遠程開閥、關閥、停止、遠程狀態信號外，還輸出各種狀態信號供遠程 DCS  監控，主要有：閥門位置信號（0º 、90º )、遠程狀態信號、故障（故障內容包括：電機熱保護，開閥 超時，關閥超時，油泵運行超時，全開與全關信號錯亂）信號等，信號均為無源的干接點開關量信

號。執行器還輸出 4-20mA 位置角度模擬信號。

8.3  手動操作

動力電源失電時時，搖動手動泵，亦可實現閥門啟閉。

手動功能主要是無電源時進行閥門調試，或在特殊情況下的閥門緊急關閉。

8.4  失電保位與失電開閥或關閥。

閥門在定貨時，未做說明均為失電保位型。失電關閥與失電開閥為特殊要求，在定貨時一定要約定。

9.  安裝及調試維護

9.1 吊運：運輸起吊時不得翻轉、倒放；開箱后用吊車運閥門，起吊時注意在四個起吊點中選取

平衡位置。

9.2 儲存

產品長時間存放時，應放于干燥處，封閉進出口兩端，在密封面涂上防銹油。臨時停放時可在

外墻板位置增加輔助支承以保持平穩。半年不安裝，液壓系統需清洗換油。

² 本設備禁止露天存放。

9.3 安裝：安裝前應核對本設備銘牌參數是否符合使用要求；清洗污損、檢查各部位有無損壞現

象，各零部件聯接螺栓是否緊固。

9.4  防爆型電液聯動球閥日常維護

1 、出廠時各部分都已根據用戶要求調節設定好，一般不得隨意調節改動。

2、設備需在提供電源條件下工作，要求穩定可靠

3、 由于本系統控制閥組采用了螺紋插裝閥，需特別注意油液的清潔度，建議三個月旁路過濾油一次。

4、根據使用工況，24 小時連續工作制，每半年必須更換油液一次；8 小時間斷工作制可按累計使用 2400 小時后更換一次。

5、定期檢查油箱液面高度。第一次加油建議加滿液位計，正常工作狀態下液面要求滿足在液位計 1/2以上高度位置，底于 1/3 高度時必須加油。

6、應定期（ 一個月）檢查蓄能器(特殊定貨才有蓄能器)內氣體壓力，正常充氣壓力在 65 Bar，低于 50 Bar 時需充氣。

7、液壓裝置投入運行后，需經常到工作現場觀察運行情況，看是否有液位低、熱過載、漏油等異?，F(xiàn)象發生，如有需及時處理。

8、定期進行游動操作， 以防止閥門卡住。

電液聯動球閥

10.    一般故障及排除方法

10.1 液壓系統

10.2  電氣部分
